IP adres

Iedere MEGA webserver welke uit de verpakking komt staat default ingesteld op DHCP voor de LAN poort terwijl de WiFi (WLAN) op OFF staat. Van zodra je de MEGA opstart en verbindt met LAN krijgt deze dus een IP adres toegekend en dit IP adres wordt dan door de MEGA automatisch omgezet naar een vast IP adres. Dit IP adres en poort nummer kan je achterhalen via de IP serverscannertool voor Windows. Daarna dit IP adres: poortnummer (vb. http://192.168.0.130:8130) invoeren in je webbrowser en je komt op de COUNTER webpagina van de MEGA webserver.

IP serverscanner >v3.6

Deze Windows tool kan je gratis downloaden van de website bij producten/soft&service/ en vervolgens installeren op je PC. Eenmaal geïnstalleerd krijg je een starticoon op het bureaublad (groene bol met wit vraagteken) waarmee je programma kan starten.
De IP serverscanner toont de IP adressen van je PC, met de PING knop kan je checken of een bepaald IP adres nog vrij is zodat je dit eventueel kan gebruiken voor je MEGA. De serverscanner toont ook alle geconnecteerde 2-WIRE webservers LOWi3, ReMI, MiLo, MEMO3, MEGA binnen je netwerk. Hier vindt je dus ook het IP adres en poortnummer van je MEGA webserver. Van hieruit kan je ook het IP adres van de MEGA wijzigen of kan je de WiFi instellingen zoals SSID, WiFi wachtwoord, WiFi IP adres invoeren of wijzigen. We tonen het even in onderstaande video:

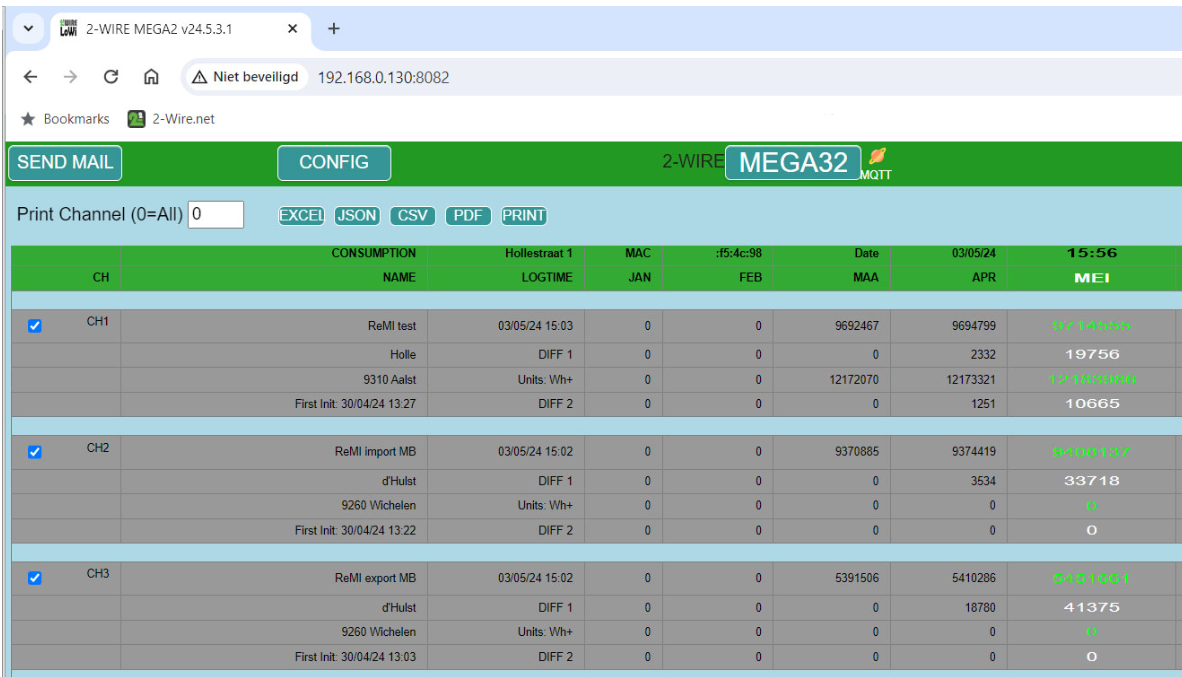

COUNTER webpagina

MEGA is een webserver, als men het lokaal IP adres en poortnummer invoert( vb. http://192.168.0.130:8130)  in een webbrowser op PC of tablet kom je op de COUNTER pagina van de MEGA server.  Deze “HOME” pagina is in feite vooral bedoeld voor de syndicus en geeft een overzicht op de maandelijkse tellerstanden en de maandelijkse verbruiken van de geconnecteerde meters.

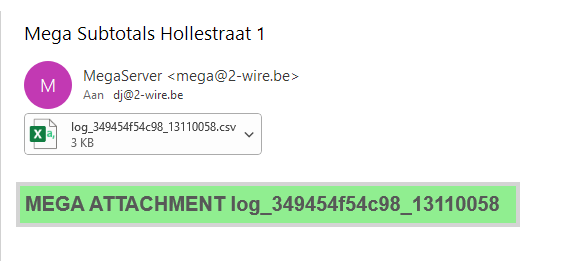

In de kolom CH staan de verschillende meters (CH1, CH2,…) onder mekaar. De blauwe vinkjes kan je manueel of via “Print Channel” aan of uit vinken, enkel de aangevinkte kanalen worden geëxporteerd: ofwel via email met csv bijlage naar het ingestelde emailadres als je “SEND MAIL” klikt, of naar je downloadmap op de PC als je op de knop EXCEL, JSON, CSV, PDF of PRINT drukt.
TIP: Bij FAQ MEGA op deze website staat hoe je een csv file omzet naar Excel

In de kolom NAME staan per CH telkens 3 lijnen adresgegevens onder mekaar, de 4de lijn ‘First Init’ geeft aan wanneer de meter werd ge-initialiseerd of gereset. Een meter resetten kan door te dubbel klikken op het channel nummer CHx. Bij deze actie worden alle verbruiken en meterstanden “ge-cleared”. Let op: Een reset kan niet ongedaan worden gemaakt!

TIP: Bij bvb verhuur van kampeerplaatsen zou men voor elke meter 2 meterkanalen kunnen aanmaken. Het eerste kanaal wordt nooit gereset, het tweede kanaal is dan een soort ” rittenteller” welke bij elke nieuwe huurder wordt gereset.

In de kolom LOGTIME is de eerste lijn een tijdstempel van de laatste meting. Lijn 3 geeft de verbruiks eenheid.

De kolom JAN tot DEC : de eerste lijn is telkens de meterstand verbruik (import) op het einde van die maand, de tweede lijn is het verbruik van die maand (verschil meterstand actuele maand minus meterstand vorige maand), de 3de lijn is telkens de meterstand injectie(export) op het einde van die maand, de 4de lijn is de injectie van die maand ( verschil meterstand actuele maand minus meterstand vorige maand).

In de COUNTER pagina klikken op de knop CONFIG om op de configuratiepagina te komen

[/one_half_last]

CONFIG pagina IP

Eenmaal op de CONFIG pagina klikken op de knop MEGA16(32) bovenaan, om de IP settings te openen.

Algemene instellingen

Na druk op de knop MEGA16(32) in de CONFIG pagina

IP settings

In de bovenste paragraaf vindt men LAN en WiFi adres van de MEGA webserver en beide kan men ook hier aanpassen of instellen. Ook SSID en WiFi wachtwoord kan men hier wijzigen. RSSI geeft signaalsterkte weer, hoe hoger dit getal hoe slechter de ontvangst, in bereik -30dBm tot -80dBm is het nog OK.

• WiFi
  Men kan WiFi uitschakelen door “OFF” in te voeren in het eerste veld van het IP adres. ( zie bitmap)
  Of men kan WiFi activeren door SSID en WiFi wachtwoord in typen samen met een fix en vrij WIFI IP adres, WIFI GateWay en WIFI Subnetmask.
  Of men kan via DHCP een adres instellen door bij elk van deze 3 IP adressen  4x nullen in te voeren.
• LAN
  We kunnen IP adressen wijzigen door het nieuwe IP adres in te typen in de voorziene velden.
  Of men kan via DHCP een adres instellen door bij elk van deze 3 IP adressen  4x nullen in te voeren.

Nadat men IP adressen heeft gewijzigd en op SAVE gedrukt zal de MEGA rebooten met de nieuwe IP settings. Het nieuwe IP adres kan men dan achterhalen met de IP serverscannertool.

TIP: Als men LAN adres op DHCP heeft gezet ( 3x vier nullen invoeren) en op save drukt zodat MEGA reboot en men trekt dan de RJ45 stekker uit dan blijft MEGA in DHCP modus staan. Nu kan men de MEGA opstarten bij de klant en deze krijgt gelijk via DHCP de IP settings van de klant. Met de serverscanner kan je het nieuwe IP adres dan terugvinden en invoeren in de webbrowser.

Location

In de tweede paragraaf bij LOCATION de naam gebouw ingeven (Max. 31 karakters), deze naam wordt dan vermeld in de filenamen.(Excel, csv,…). LOGIN en PASS hebben hier geen functie.

MQTT

In de derde paragraaf staat een url en token naar de MQTT broker, deze waarden zijn vooraf ingesteld en kunnen niet gewijzigd worden. Met de knop ‘TEST BROKER’ kan je de verbinding testen , op groen is OK. Na een minuut of zo verschijnt bovenaan ook een Saturnus icoon en dat betekent dat er verbinding is met de MQTT server. MQTT wordt gebruikt voor backup en ook om remote toegang te krijgen via de html_app’s

Tijdzone

In de vierde paragraaf kies je de tijdzone, de knop NTP op groen betekent verbinding met internet en met de NTP tijdklok server.
P.S. Als er geen verbinding is met internet (NTP knop kleurt rood), dan is er ook geen MQTT communicatie of email notificatie mogelijk. In dit geval de IP instellingen en verbindingen checken.

Drukknoppen

In de zesde paragraaf vind je een aantal drukknoppen:

•  ‘START’ selecteren om de MEGA firmware (omgekeerde datum YY.MM.DD.v) te upgraden.
• ‘PRINT’ om een pdf te maken van de configuratie van de verschillende meters in de channels. Deze pdf op de pc bewaren als backup is handig in het geval iets misloopt.
• ‘RESTORE’: Telkens men op SAVE drukt wordt ENKEL de actuele configuratie gesaved zowel lokaal in de webserver als in de Cloud. Meterstanden worden elke nacht overschreven in de Cloud. Bij defect kan de nieuwe MEGA dus de laatste configuratie en meterstanden van de ‘oude’ inladen: Oude MAC adres ingeven bij de nieuwe MEGA met dezelfde token.
• ‘PUB MQTT’: Alle meterstanden publiceren naar MQTT zodat de HTML-app’s van syndicus en huurder de actuele waarden binnenkrijgen.
• ‘View’: Toon enkel actieve, ofwel alle energiekanalen.

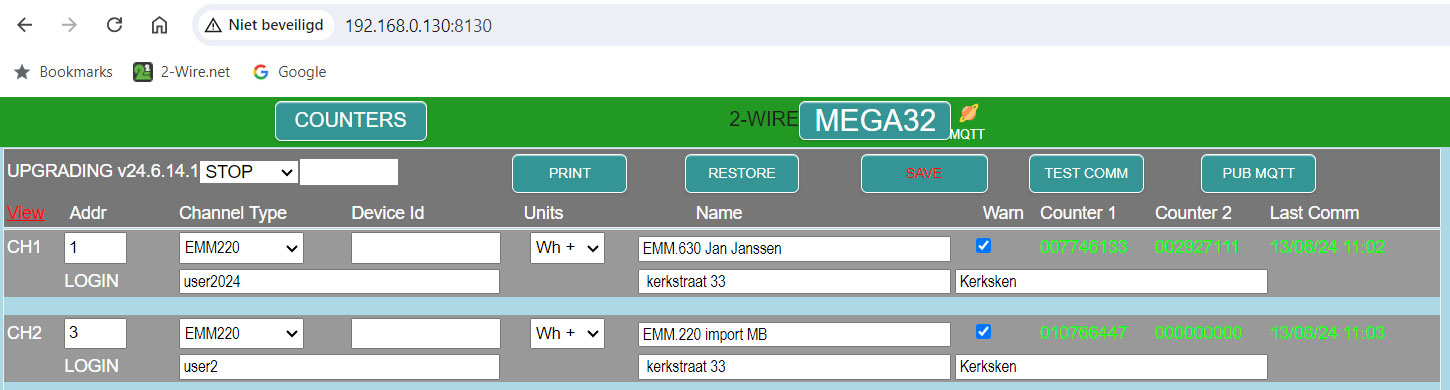

CONFIG pagina meters

Ga naar de ‘CONFIG’ pagina en druk op ‘MEGAxx’ om de algemene settings te verbergen. Druk op ‘View’ om alle beschikbare channels te tonen, of nog eens op ‘View’ om niet geconfigureerde kanalen te verbergen. Bijvoorbeeld, ingeval van een MEGA16 zijn dit 16 kanalen welke je kan configureren als Modbus meter of als MQTT meter. De MEGA module kan maximaal tot 32 fysieke meters uitlezen via Modbus.

• In kolom vier “Device Id”, enkel bedoeld voor MQTT komt het MAC adres (12 karakters) van het MQTT device en in de extra lijn eronder het betreffende CH nummer in het device en zijn eigen Token.
• In kolom 5 “Units” kiest men de eenheden, W+ staat voor verbruik, W- voor injectie, Gas-Water.
• In Kolom 6 “Name” komt een herkenbare naam met 4…31 karakters. Met de ENTER toets in het adres veld komt een extra lijn met 2 extra adresvelden, en een LOGIN veld voor de ‘APPMEGA user’ waarmee de huurder toegang krijgt via de APP Huurder tot ENKEL zijn meter(s).
• Kolom 7 “Waen” aanvinken voor een dagelijkse emailnotificatie bij foute meter. Zo kan men de werking van individuele meters automatisch laten opvolgen.
• “Counter1” geeft in functie van ingesteld Channel Type de tellerstand import , “Counter2” geeft tellerstand export,…
• “Last Comm”: Meterstanden worden elk uur +2 minuten door MEGA opgevraagd, hier lees je het laatste tijdstip uit. Met de ‘TEST COMM’ knop of met CHx knop worden alle of één enkele meter manueel onmiddellijk opnieuw uitgelezen.

Meters koppelen over internet

Naast bedrade Modbus meters kunnen via MQTT (internet) ook webservers( LoWi3, ReMI, ELAN, MEMo3) en hun verschillende energiekanalen worden ingelezen met als eerste doel verzamelen van meterstanden voor energie afrekening. Of een tweede functionaliteit zou kunnen zijn, individueel bewaken van webservers en hun gekoppelde meters.
De voorwaarde voor koppeling is wel dat elke webserver een eigen unieke 2WIRE MQTT Token moeten hebben.

Als ‘Channel Type’ kies je MQTT, er is GEEN Modbus adres , dus ‘Addr’ wordt “0”. Bij ‘Device Id’ geef je het MAC adres in van webserver(exact 12 karakters) en daaronder het MQTT Channel nummer van de meter waarvan je de tellerstanden wil gaan uitlezen, alsok de unieke MQTT Token.  In Kolom 6 “Name” komt een herkenbare naam met 4…31 karakters. Met de ENTER toets in het adres veld komt een extra lijn met 2 extra adresvelden .

Met de SAVE knop bewaren en bevestigen met paswoord “adminMEGA”.

Op deze manier kun je de meterstanden uit een reeds geconfigureerd kanaal van een bestaande 2WIRE webserver met MQTT token gaan uitlezen. Voor LoWi3,ReMI en ELAN zijn dit de kanalen CH1…CH16, voor MEMo3  de kanalen CH0…CH63.

Uitzondering:

Voor LoWi3 , ReMI en ELAN is er echter ook een kanaal CH0, en op dit kanaal 0 lees je 6 meterstanden uit de P1 poort van de gekoppelde digitale meter. We sommen even op hoe je MEGA instelt om deze 6 meterstanden te kunnen uitlezen:

• “MQTT CHnr” = 0 en “Units” = W+ : Import H en Import L
• “MQTT CHnr” = 0 en “Units” = W- : Export H en Export L
• “MQTT CHnr” = 0 en “Units” = G-W : Gas en Water

Video overview

In de video overlopen we nog even de verschillende punten

Toegang vanop afstand via HTML APP

Binnen het lokale netwerk kan je als installateur of syndicus de MEGA webpagina’s bereiken door te surfen naar het vaste IP adres van de MEGA webserver.

Om nu ook toegang te krijgen vanop afstand kan je gebruik maken van een HTML APP. Voor de MEGA hebben we in functie van het type gebruiker 3 APP’s voorzien:
